Установка проводится на ровной площадке, свободной от насаждений.
Перед началом монтажа необходимо:
- изучить документацию;
- проверить комплектность;
При проведении монтажных работ необходимо соблюдать требования безопасности.
Перед началом монтажа необходимо:
- изучить документацию;
- проверить комплектность;
При проведении монтажных работ необходимо соблюдать требования безопасности.
Оборудование устанавливается на горизонтальную поверхность. Устойчивость конструкции достигается при помощи крепления скобами или анкерными болтами к поверхности.
- Разметка периметра рабочей площади скейт парка с учетом зон безопасности
- Разметка каждой фигуры, согласно плану размещения скейт парка
- Перемещение в размеченные места модулей и частей каждой фигуры
- Сборка поочередно фигур, скрепление модулей
- Фиксация к основанию
- Обшивка боковых граней
- Обшивка рабочей поверхности
- Фиксация металлических скатов к съездам фигур
- Установка ограждения
1. Разметка площадки.

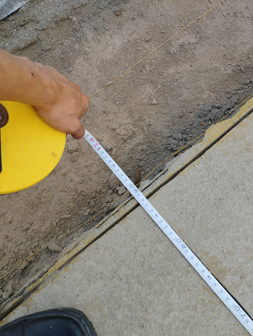

Перед началом размещения фигур требуется оценить поверхность катания на предмет перепадов, преград и т.п., измерить общий размер площадки
Перед началом размещения фигур требуется оценить поверхность катания на предмет перепадов, преград и т.п., измерить общий размер площадки
![](https://static.tildacdn.com/tild6531-6631-4933-a531-303638373964/image.png)
![](https://static.tildacdn.com/tild6232-3863-4363-b265-373861333736/_2.jpg)
![](https://static.tildacdn.com/tild6535-6630-4230-b931-636463323139/image.png)
3.Перемещение.
Ознакомившись с паспортами фигур, требуется разместить все модули и части, согласно спецификации, каждой фигуры на размеченном месте установки
![](https://static.tildacdn.com/tild3738-3961-4330-a338-653633666131/image.png)
![](https://static.tildacdn.com/tild6231-3633-4866-b239-656364376539/image.png)
4. Сборка.
Согласно схеме паспорта изделия, начинаем сборку всех фигур поочередно, затягивая все болтовые соединения
Согласно схеме паспорта изделия, начинаем сборку всех фигур поочередно, затягивая все болтовые соединения
![](https://static.tildacdn.com/tild6264-6133-4234-a239-363263646361/image.png)
![](https://static.tildacdn.com/tild6436-3033-4964-a361-636633653634/image.png)
5. Фиксация.
Большинство фигур могут стоять за счет собственного веса, либо на специальных «ножках». Отдельные фигуры такие как рейлы, грайнд-боксы и т.п. фиксируются на закладные, анкерными болтами, скобами к основанию
Большинство фигур могут стоять за счет собственного веса, либо на специальных «ножках». Отдельные фигуры такие как рейлы, грайнд-боксы и т.п. фиксируются на закладные, анкерными болтами, скобами к основанию
![](https://static.tildacdn.com/tild3635-6335-4666-b039-613631396134/image.png)
6. Обшивка.
Обшиваем каркас по всему периметру фигуры, крепим на заклепки или саморезы.
Обшиваем каркас по всему периметру фигуры, крепим на заклепки или саморезы.
![](https://static.tildacdn.com/tild6130-3738-4763-b363-333664643834/image.png)
![](https://static.tildacdn.com/tild3635-3031-4937-b331-356534313962/image.png)
7. Металлические скаты.
Подгоняем скаты под основание, крепим к фигуре заклепками или саморезами. Зазор между основанием и скатом должен быть минимальным, для того чтобы можно было максимально просто заезжать и съезжать с него.
Подгоняем скаты под основание, крепим к фигуре заклепками или саморезами. Зазор между основанием и скатом должен быть минимальным, для того чтобы можно было максимально просто заезжать и съезжать с него.
![](https://static.tildacdn.com/tild3037-6162-4634-b539-383330643039/_1.jpg)
![](https://static.tildacdn.com/tild6135-3732-4664-b061-623939386635/image.png)
8. Установка ограждения.
Финишная прямая - установка перил фигур. Начинаем установку с крайних скругленных секций, крепим к «тумбе» фигуры. После уже собираем центральную часть секцию за секцией.
Финишная прямая - установка перил фигур. Начинаем установку с крайних скругленных секций, крепим к «тумбе» фигуры. После уже собираем центральную часть секцию за секцией.
![](https://static.tildacdn.com/tild6561-3030-4138-b333-653633386135/WhatsApp_Image_2023-.jpeg)
![](https://static.tildacdn.com/tild3562-3335-4666-a365-363766613137/__2024-04-10_102345.jpg)
9. Завершение монтажа.
Проверяем устойчивость фигур, устанавливаем правила пользования скейт-парком на видное место при входе в парк, встречаем райдеров
Проверяем устойчивость фигур, устанавливаем правила пользования скейт-парком на видное место при входе в парк, встречаем райдеров
